SMT貼片加工是電子制造中常用的元件安裝方法之一，但有時可能會出現元件移位的問題。深圳宏力捷電子是專業SMT貼片加工廠，支持0201元件、0.25mm Pitch BGA、QFN等精密電子元器件的貼裝服務，接下來為大家介紹一些可能導致SMT貼片加工元件移位的原因。

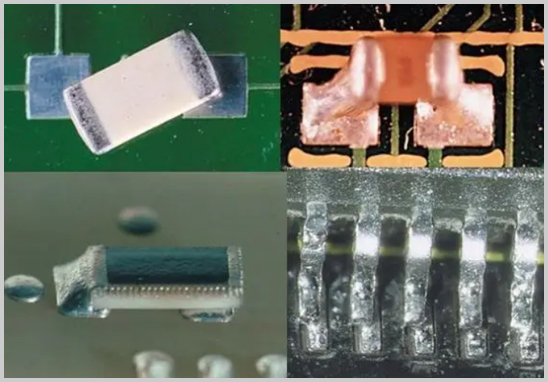

導致SMT貼片加工元件移位的原因
1. 不正確的焊膏應用：焊膏是用于將SMT元件粘附到PCB上的關鍵因素。如果焊膏的分布不均勻或不準確，可能會導致元件在焊接過程中移位。這可能是由于不正確的焊膏印刷、偏移或厚度不均勻引起的。
2. 不正確的元件定位：元件在貼片機上的定位是至關重要的。如果元件沒有正確定位在PCB上，就會導致元件移位。這可能是由于貼片設備的故障、校準不準確或元件本身的問題引起的。
3. 元件質量問題：有時候，元件本身可能存在問題，例如引腳不均勻、封裝不規則或偏斜等。這些問題可能導致元件在焊接過程中移位。
4. 熱應力：在SMT焊接過程中，溫度變化可能會導致PCB和元件之間的熱應力，這可能會引起元件移位。這是特別重要的問題，因?yàn)樵诟邷剡^(guò)程中，焊料變成液體并使元件粘附到PCB上。
5. 振動和機械沖擊：生產線上的振動或機械沖擊可能會導致元件移位。這些振動和沖擊可能來自輸送帶、貼片機操作或其他機械設備。
6. 不正確的回流焊過程：回流焊過程是SMT元件焊接的最后一步，如果不正確執行，可能會導致元件移位。不正確的溫度梯度、過熱或過冷都可能對焊接造成影響。
7. 靜電吸引力：靜電吸引力可能會導致元件在處理和貼片過程中發生吸附和移位。這在處理靜電敏感元件時尤其重要。
8. 人為錯誤：操作員的錯誤操作，如不正確的元件裝載、不正確的工序控制或不適當?shù)牟僮?，也可能?dǎo)致元件移位。
為了減少SMT貼片加工中元件移位的風險，需要正確執行工藝控制、校準設備、確保元件質量，并注意維護生產線設備。此外，定期的檢驗和質量控制步驟可以有助于捕捉并糾正元件移位問題。
