隨著電子產品的不斷升級，精密度和小型化需求日益提升，SMT貼片技術已經成為電子制造的主流工藝。而在正式量產前，SMT貼片打樣是確保產品設計與工藝穩定性的重要環節。
什么是SMT貼片打樣？
SMT（Surface Mount Technology）貼片打樣是指在產品量產前，通過將電子元器件以表面貼裝方式組裝到PCB（印刷電路板）上，制作出小批量的樣板，用于驗證設計是否合理、工藝是否可行的過程。其主要目標是及時發現并解決設計或生產中的問題，從而降低量產風險。
SMT貼片打樣的流程
SMT貼片打樣通常包括以下步驟：
1. 設計評審與準備
- 設計文件審查：確保客戶提供的BOM表、Gerber文件和位號表（Pick & Place）等數據準確無誤。
- 物料準備：根據BOM表采購或備齊元器件，優先選擇高質量、符合要求的供應商。
2. PCB生產
- 根據設計文件加工PCB板，并進行嚴格的質量檢測，確保尺寸、孔徑和銅箔質量符合設計標準。
3. SMT貼片加工
- 焊膏印刷：通過鋼網將焊膏均勻涂覆在PCB焊盤上。
- 貼片機貼裝：根據位號表精確貼裝元器件。
- 回流焊接：使用回流焊爐將焊膏熔化，使元器件可靠焊接到PCB上。
- AOI檢測：自動光學檢測機檢查焊接質量，確保無偏移、虛焊或連焊問題。
4. 樣品測試
- 對打樣板進行電氣性能測試和功能驗證，發現潛在問題并及時調整。
5. 客戶確認
- 將樣品交付客戶，收集反饋意見，為后續量產奠定基礎。
SMT貼片打樣的優勢
- 高效率：快速制作樣板，縮短產品上市周期。
- 低成本：在小批量生產中發現問題，避免量產階段返工帶來的高額成本。
- 高可靠性：通過嚴格的質量控制和測試，確保設計與工藝的匹配度。
SMT貼片打樣的注意事項
1. 數據準確性：確保BOM表、Gerber文件和貼裝位號表無誤。
2. 物料選擇：優選可靠供應商，避免因元器件質量問題影響打樣效果。
3. 焊接工藝：根據元器件特性選擇合適的焊膏和回流焊溫度曲線。
4. 檢測環節：做好AOI和電測，確保樣板無功能缺陷。
我們的優勢：20年專業PCBA加工服務
作為一家擁有20余年P(guān)CBA加工經驗的企業，我們深知SMT貼片打樣對客戶的重要性。我們的一站式PCBA代工代料服務覆蓋PCB設計、原材料采購、SMT貼片、DIP插件、焊接裝配到成品測試，幫助客戶節省時間和成本。

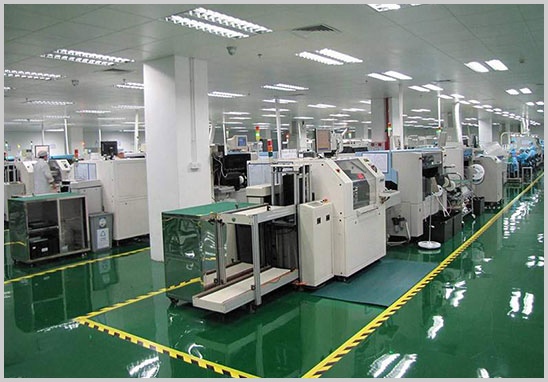

- 先進設備：多條全自動SMT生產線，支持0201、BGA等高難度元件貼裝。
- 專業團隊：經驗豐富的工程師全程跟進，提供從打樣到量產的全方位技術支持。
- 嚴格質控：全流程多重檢測，確保每一塊板卡的優良品質。
如果您有SMT貼片打樣需求，歡迎與我們聯系！讓我們?yōu)槟碾娮赢a(chǎn)品開發提供高效、可靠的制造支持，助力您的產品成功上市。
