本文深圳宏力捷通過圖文結合的方式為大家介紹印刷電路板(PCB)制作，包含使用PCB設計軟件PROTEL布線等信息。
一、離散電路開發

電子電路依其適用之訊號類型分為

1.數位電路(Digital Circuit)

2.類比電路(Analog Circuit)

(1)積體電路(Integrated Circuit，IC)

(2)離散電路(Discrete Circuit)

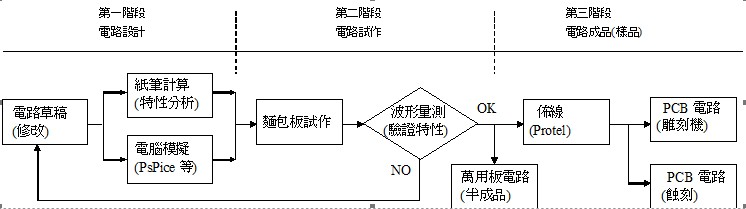

圖1 原型電路開發之步驟



二、面包板與萬用板

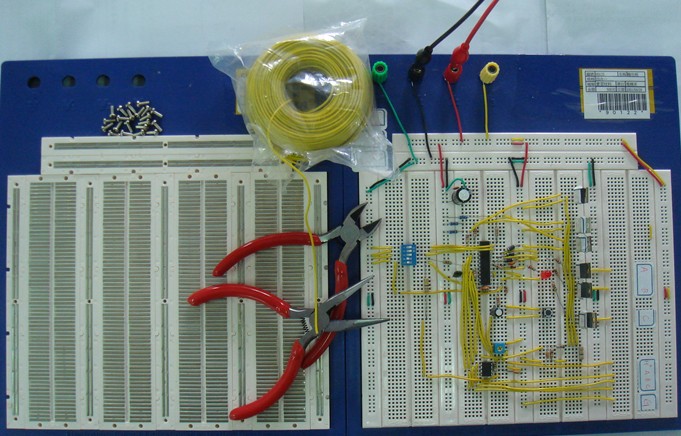

圖2 面包板結構與試作電路

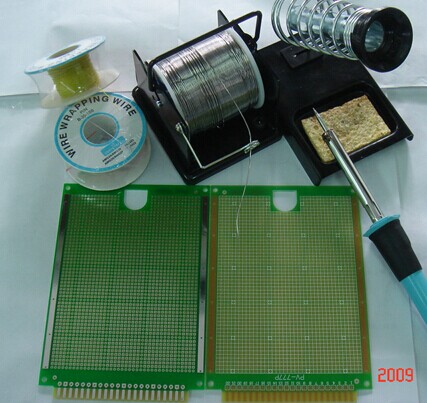

圖3 萬用板、OK線與焊槍


三、PCB設計 PROTEL布線

3-1 PROTEL搭配雕刻機之流程圖

PCB板可以傳統之酸洗蝕刻或雕刻機制作。氯化鐵酸洗蝕刻有專用機械設備，適合批量生產；少量之試作樣板，若要采用酸洗蝕刻，限于經濟量與時效性，只能以手工酸洗，則有廢液處理之環保問題與電路板精密問題。若以雕刻機制作，則一次只能制作一塊，僅適合電路板開發之樣板制作。上述兩種制作方式之共同點為：均可以PROTEL布線。

PROTEL搭配雕刻機制作PCB板之流程圖如圖4所示，我們先繪好電路后，再畫成PCB布線圖，然后轉成后續動作需要的GerBer檔；緊接著用雕刻機所附屬軟體CAM去把GerBer檔的版層做讀取動作，再把每一版層加上一道隔離線后轉成LMD檔；此LMD檔可以給雕刻機執行每個版層之雕刻，完成后再做電路零件所需之貫孔，然后將PCB裁成所需尺寸，最后焊接上元件即告完成。

為方便解說，本章于電路布線與雕刻機制作PCB部分，將以試作橋式整流器之PCB電路為例，實際操作PROTEL軟體與雕刻機硬體之配合。若需更深入詳細之內容，坊間專門講授PROTEL的書籍眾多，讀者可以參照。

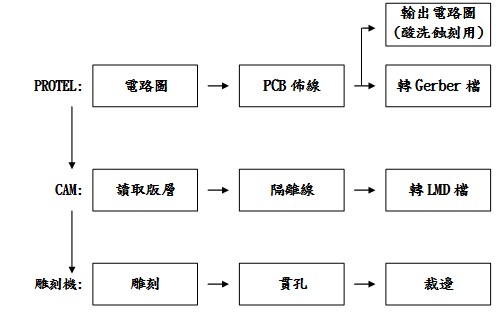

圖4 PROTEL搭配雕刻機制作PCB板流程圖

3-2 PROTEL電路圖繪制

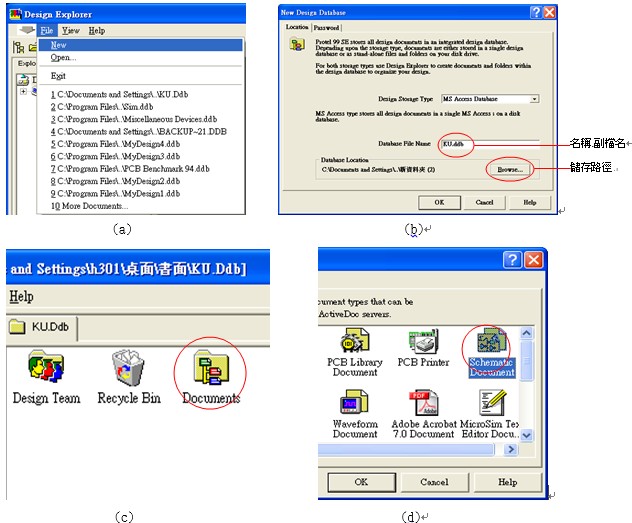

開啟PROTEL建立一個資料庫，選取File主功能表下之New命令，如圖3-5(a)；點選Browse更改成自己想要的名稱與路徑。本例如圖5(b)所示為KU.Ddb。

一般工作檔都置于Documents目錄下，雙擊滑鼠左鍵，進入Documents目錄下，如圖5(c)。選取Schematic Document圖示按OK，如圖5(d)。

圖5 專案下建立新檔

進入畫面后，請?jiān)谝暣白蠓街芾砥魃线x按Browse Sch選項就可看見預設零件庫，再選Miscellaneous Devices.lib，一般常用之零件都會在此，如圖6(a)。因?yàn)樵赑rotel 99se里二極體的腳位，是預設為1、2，所以必須重新編輯一次，我們找到零件庫里的二極體后，點選Edit進入零件編輯，如圖6(b)。

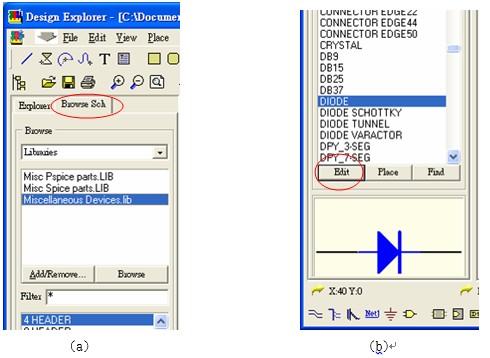

圖6 Protel預設零件庫

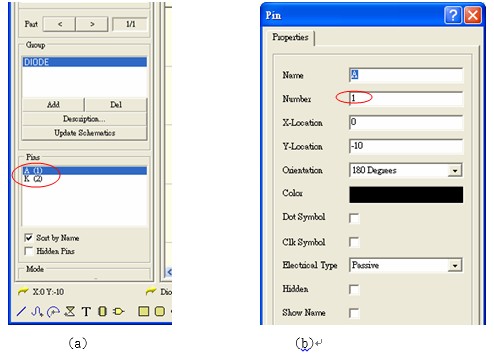

在左下角可看到Pins部分之腳位設定，如圖7(a)，滑鼠雙擊進入后，把預設值1更改成A，再把2改成K，如圖7(b)。

圖7 零件編輯

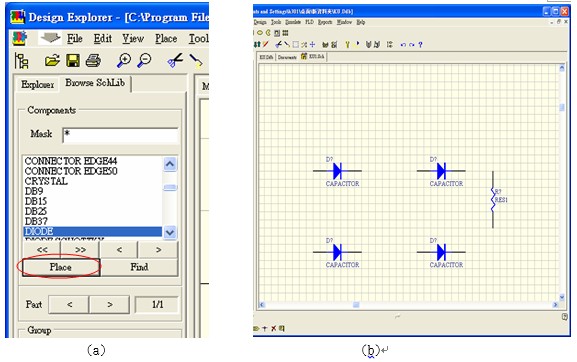

如圖8(a)點選Place回到零件繪圖畫面，如圖8(b)所示，把零件依構思的位置擺好。

圖8 擺放零件位置

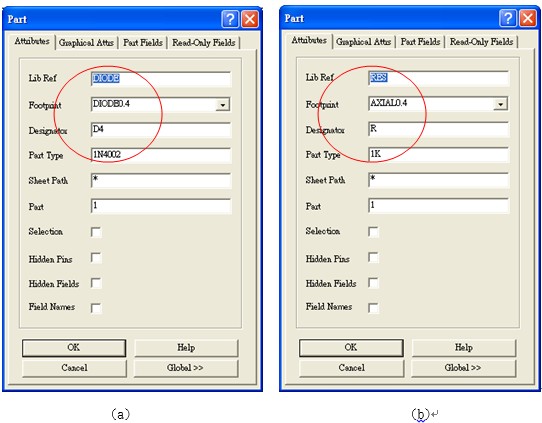

再以滑鼠雙擊每個元件，更改封裝名稱(Footprint)、元件型號(Part Type)以及在電路中的名稱(Lib Ref)、代號(Designator)，如圖9。

圖9 各零件值設定



以鍵盤上PageUp或PageDown調整畫面縮放，再以左下方繪圖工具之連接線將電路做連接，如圖10。

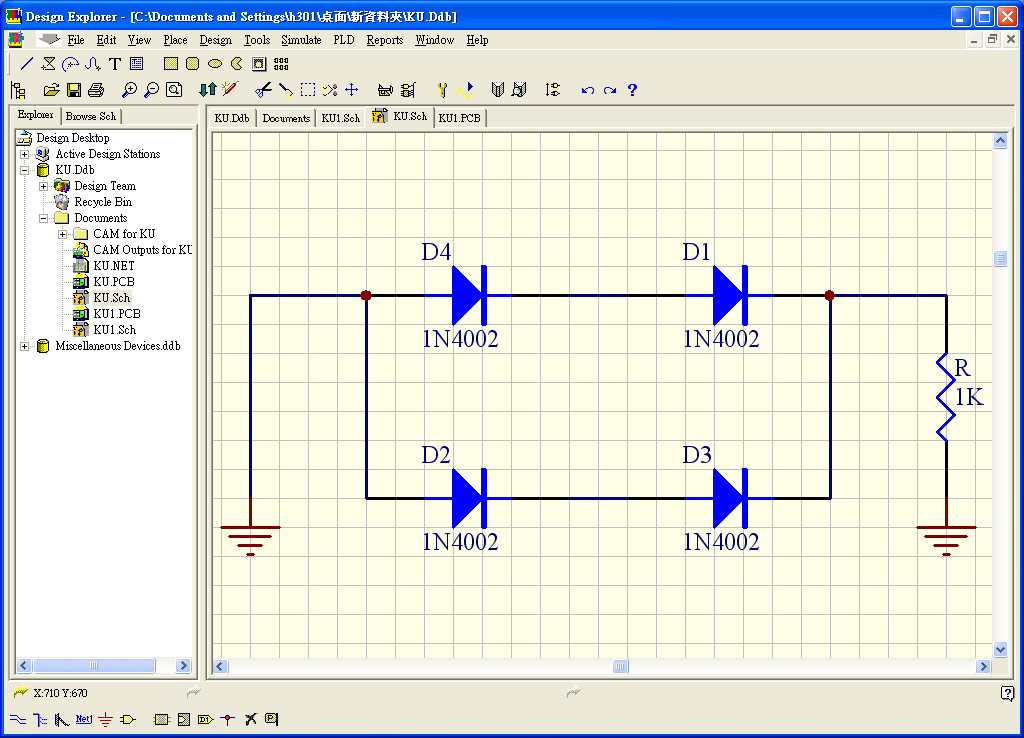

圖10 電路連接線

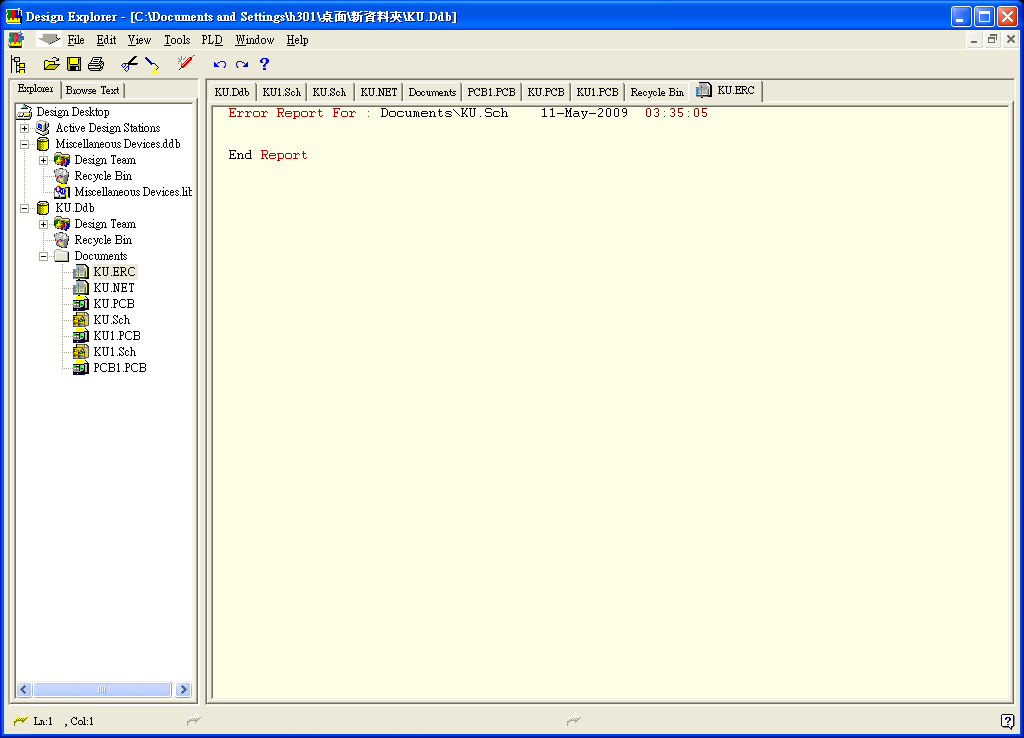

繪好電路后，我們先要檢查電路有無錯誤，這時候我們點選主選單中Tools選項，Tools里有個ERC的選項，這是PROTEL里的電氣特性檢查表，點選后按OK，則畫面會出現檢查結果，當檢查結果無誤時方可進行下一步驟，如圖11所示。

圖11 ERC電器檢查表

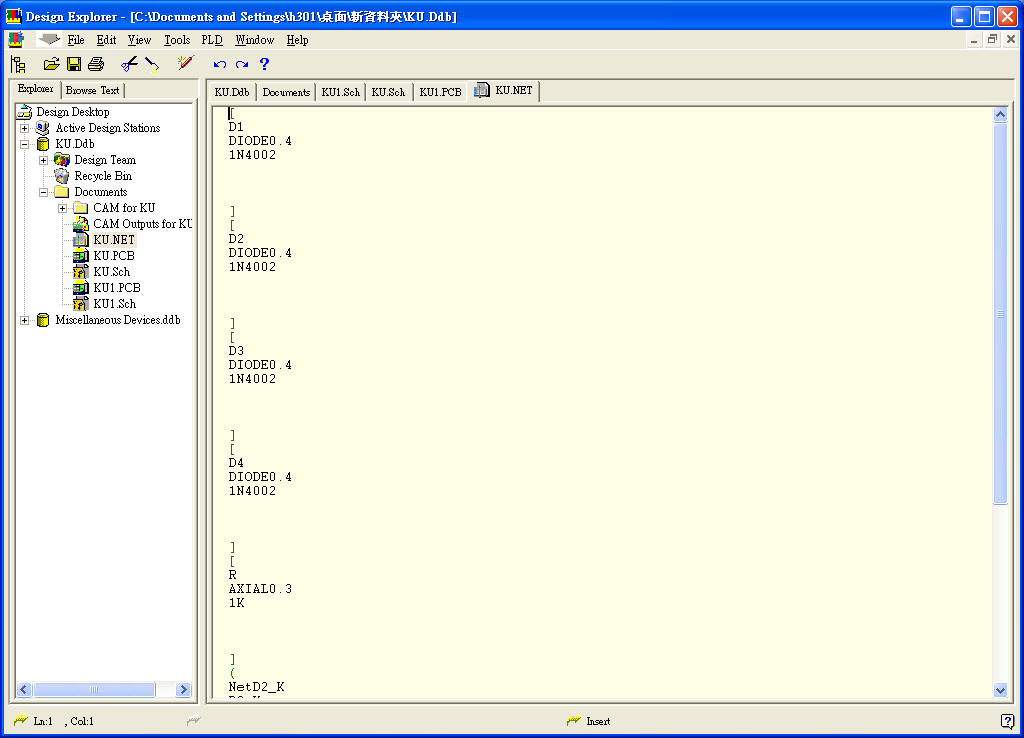

檢查結果無誤之后，點選上方主選單中Design選項里的Create Netlist，轉換成腳位檔報表，確認剛才所設定之值有無錯誤。所列出之值以元件名稱、封裝名稱、元件型號排序，為PCB布線時讀取之參數，如圖12。

圖12 腳位檔報表
