SMT貼片加工中PCB板為什么要烘烤?

發布時間 :2025-04-21 17:29 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
作為擁有20余年PCBA代工代料經驗的專業廠商,深圳宏力捷電子在生產實踐中發現:PCB板烘烤工序是影響SMT貼片加工質量的關鍵環節。這項看似簡單的預處理工序,實則直接影響著電子產品的可靠性和使用壽命。

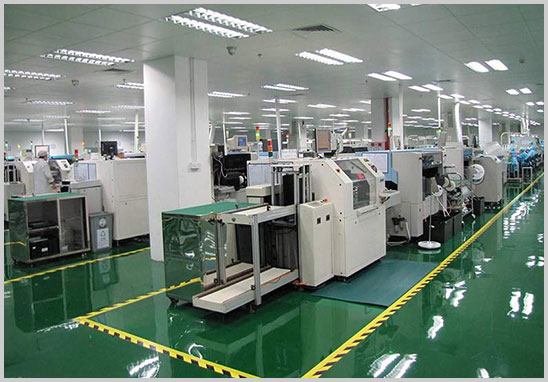

PCBA代工代料廠家

一、PCB板必須烘烤的四大技術依據
1. 杜絕"爆板"隱患的核心措施
在深圳這樣高濕度的南方城市,PCB基材(尤其是FR-4材質)在倉儲運輸過程中極易吸潮。我們曾對未烘烤的6層板進行測試,在回流焊260℃峰值溫度下,板內水分瞬間汽化產生的壓力高達3.2MPa,直接導致30%的樣品出現分層起泡。通過125℃/4h的標準烘烤后,爆板率可降至0.3%以下。

2. 焊接可靠性的基礎保障
2023年我們對200批次生產數據統計顯示,經烘烤處理的PCB板焊點良率提升12.7%。這是因為烘烤能有效消除焊盤表面氧化層,使焊料潤濕角從65°優化至25°,顯著提高焊點機械強度。

3. 離子遷移問題的源頭控制
在濕熱試驗(85℃/85%RH)中,未烘烤板件在96小時后即出現枝晶生長,而經過烘烤處理的同批次產品在500小時后仍保持穩定。這得益于烘烤除去了導致電化學遷移的游離離子。

4. 國際標準認證的強制要求
根據我們執行的IPC-1601標準,當PCB板存放環境濕度>60%RH超過48小時,必須進行烘烤處理。特別是高頻板、HDI板等特殊板材,烘烤參數需根據板材Tg值進行定制化調整。

二、專業烘烤工藝的三大實施要點
在宏力捷電子的SMT車間,我們采用分級烘烤策略:
- 常規雙面板:110±5℃/4h
- 4-6層板:120±5℃/6h
- 高TG材料板:分段升溫至130℃保持8h
所有烘烤過程配備溫濕度記錄儀,確保每批次的工藝可追溯。

三、常見工藝誤區警示
1. 過度烘烤危害
某客戶曾因125℃/12h的超時烘烤導致PCB銅箔氧化,宏力捷技術團隊通過調整氮氣保護烘烤方案,既保證除濕效果,又將氧化率控制在0.1%以內。

2. 存儲環境管控
我們要求烘烤后PCB必須在2小時內完成真空包裝,車間中轉倉恒定為25±3℃/30%RH,確保板材始終處于干燥狀態。

深圳宏力捷電子配備10條全自動SMT產線,所有來料PCB均經過72小時恒溫恒濕預處理,結合X-ray、AOI等全檢設備,為日立、順豐等客戶提供高可靠性PCBA加工服務。歡迎致電獲取定制化PCBA解決方案,20年技術沉淀為您的產品保駕護航。
