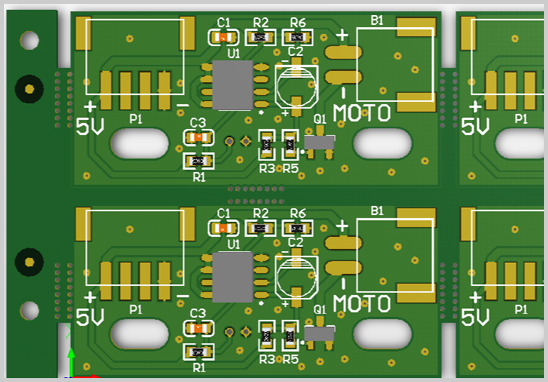

在完成PCB設計后，我們常常要進行拼版設計，再生成PCB生產文件給到板廠生產。那么PCB設計完成后，為什么要拼版，哪種情況下需要拼版呢？不拼是否可以呢？接下來深圳PCB設計公司-宏力捷電子為大家介紹下。
PCB設計完成后要進行拼版設計的原因
1. PCB生產制作尺寸要求
一般來說面積比較小的板子我們是需要進行拼版，一般單邊小于50mm的板子就需要拼版，因為設計拼板尺寸小于機器可生產尺寸時，我們的機器是生產不了的，所以我們要進行拼版達到機器生產的最小尺寸要求，那么我們能拼的最大尺寸是多大呢，一般來說拼板尺寸最大不要超過700mm*600mm，那我們拼版的大小控制在這個范圍內我們的貼片效率才有一定的保障。
2. 避免PCB板材的浪費
PCB板子是在異形的時候或者存在多種相同工藝的PCB時，我們也可以進行拼版，這樣可以節省板材，充分利用我們的資源，避免板材浪費。
