PTF(polymer Thick Film，高分子聚合厚膜) 應該也可以算是軟性電路板(Flex Cable)的一種，它利用網板印刷(silkscreen)技術把一層導電油墨(conductive layer)印刷于PET的基材上形成線路，有些更講究的會在導電油墨上再加印一層絕緣油墨（dielectric layer）以保護線路。有別于一般FPCB的銅箔基本腐蝕制程。

PTF一般的應用都采用單層線路，但也可以是雙層或是多層線路，在線路的中間以絕緣油墨隔絕，可是必須留下一小段線路當作相鄰層線路的連通之用，不可以覆蓋絕緣油墨。

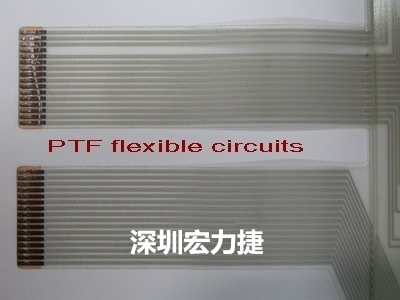

(↓單層PTF的成型品)

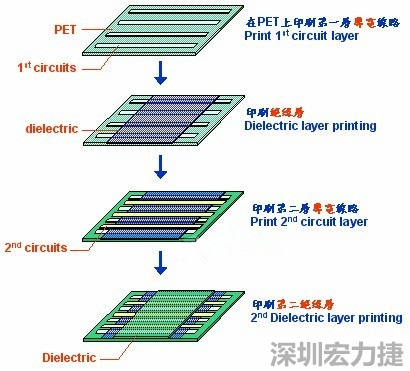

雙層油墨的制造流程

步驟一，印刷第一層導電線路于PET的基材上。有些PET會作霧化處理以增加其導電油墨的附著能力，導電油墨通常使用銀漿及導電石墨的混合油墨當作主要成分，所以會比一般的軟性電路板的銅箔基板蝕刻制程來得便宜。


步驟二，印刷第一層絕緣油墨并覆蓋住第一層導電線路，以避免與后面的第二層導電線路短路，但須預留下要與第二層導電線路連通的線路，不可覆蓋。絕緣層通常使用UV油墨為材質，因?yàn)榭梢钥焖俸娓?，所以印刷完要?jīng)過UV燈的烘烤。


步驟三，印刷第二層導電線路于第一層絕緣油墨上，需留意與第一層導電線接觸的地方。


步驟四，印刷第二層絕緣油墨并覆蓋住所有的導電線路，如有導電及特殊需求例外。





PTF的優點

?　價錢較低且符合環保：PTF軟性電路板由于使用銀漿及導電石墨并利用網板印刷來完成線路的布局，比起一般傳統的軟性電路板使用銅板及電鍍金制程來得便宜很多。而且沒有電鍍制程需求，更為環保。

?　交期短： 既然沒有電鍍制程，所以其制作流程比起傳統的軟性電路板就少了很多的步驟及干燥的時間，制程時間短，交期當然也就短了。



PTF的缺點

?　不可對折：FPC由于是使用銀膠及石墨的印刷，延展性比不上銅、金，強烈建議不可對折PTF軟性電路板。

?　線路間的間隙有最小限制：PTF廠商宣稱最小的線路間的間隙為5mils (0.127mm)，但是不良率非常高；一般的建議最小線路間的間隙為20mils (0.5mm) 。傳統軟性電路板的最小的線路間的間隙為3mils。

PTF：Polymer Thick Film (高分子聚合厚膜)

PET：Polyethylene terephthalate (聚乙烯對苯二甲酸酯)
